PCBA加工焊接缺陷是什么造成的?PCBA加工焊接缺陷原因


      电子设备现在越来越多,很多东西都朝着智能化的方向发展,这也就需要更多的电路板来承接这些设备的控制系统,而PCBA加工的质量决定着设备的使用寿命。下面山西英特丽小编就为大家介绍造成PCBA加工焊接缺陷的常见原因。


PCBA加工焊接缺陷原因

1. 板孔的可焊性影响焊接质量

电路板孔的可焊性不好,会产生PCBA加工焊接缺陷,影响电路中元件的参数,导致多层板元件和内层线的导通不稳定,导致整个电路功能失效。所谓可焊性,就是金属表面被熔融焊料浸湿的特性,即在焊料的金属表面形成相对均匀连续光滑的附着膜。

影响印刷电路板可焊性的主要因素:

(1)焊料的组成和焊料的性能。焊料是焊接化学处理工艺的重要组成部分。它由含有熔剂的化学物质组成。常用的低熔点共晶金属是Sn-Pb或Sn-Pb- ag。杂质含量应按一定比例控制。为了防止杂质产生的氧化物被焊剂溶解。助焊剂的作用是通过传递热量和除锈,帮助焊料湿润被焊板的表面。一般使用白松香和异丙醇溶剂。

(2)焊接温度和金属板表面清洁度也影响可焊性。温度过高时,焊料扩散速度加快。此时活度高,线路板及焊料熔化面迅速氧化,造成焊料缺陷,且线路板表面被污染,也影响可焊性而造成缺陷。包括锡珠、锡球、断路、光泽度差等。

2. 翘曲引起的PCBA加工焊接缺陷

线路板和元器件在焊接时发生翘曲,应力变形造成焊点和短路等PCBA加工焊接缺陷。翘曲常常是由于板子上下部温度不平衡引起的。对于大型PCB,翘曲可能发生由于板本身的重量。普通PBGA器件距离印刷电路板约0.5mm。如果线路板上的设备较大,线路板冷却后会恢复正常形状,焊点长时间会受到应力。



3、PCB设计影响焊接质量

在PCB设计布局中,当电路板尺寸过大时,焊接虽然比较容易控制,但印刷线长,阻抗增加,噪声电阻降低,成本增加;温度过小时,散热降低,焊接难控制,容易发生相邻线。相互干扰,如对板子的电磁干扰。

因此,PCB设计必须优化:

(1)缩短高频元件之间的接线,减少电磁干扰。

(2)重量较大(如20g以上)的部件用托架固定后焊接。

(3)发热元件应考虑散热问题,防止元件表面出现较大的缺陷和返工,热敏元件应远离热源。

(4)各部件的排列尽量平行,既美观又容易焊接,应批量生产。该板被设计为最佳的4:3矩形。不要改变线宽,以避免断续的布线。板子加热时间较长时,铜箔容易膨胀脱落,因此应避免大面积铜箔。

以上就是PCBA加工焊接缺陷的原因,希望可以帮到大家。

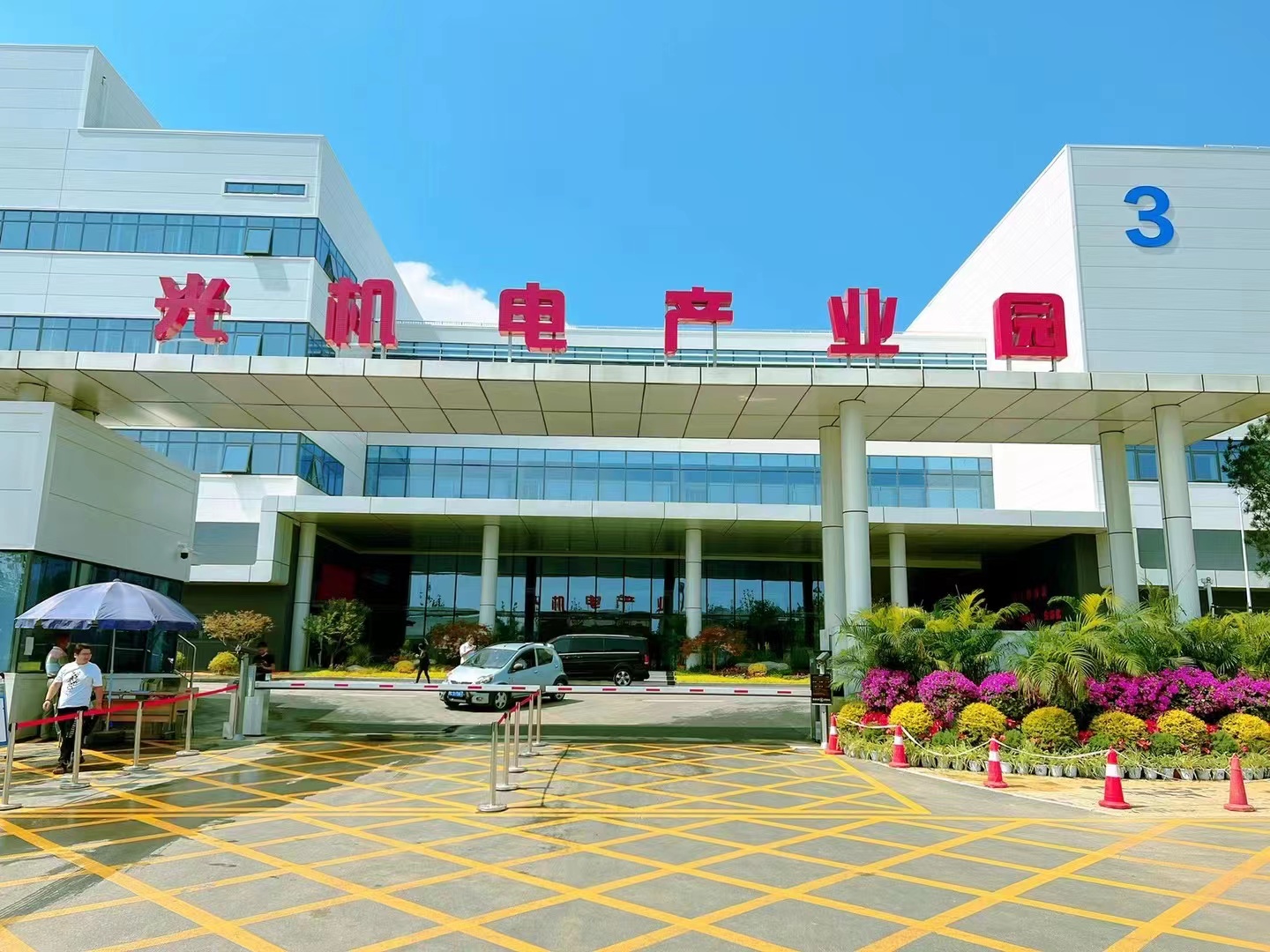

山西英特丽电子科技有限公司(简称SIT)成立于2021年,坐落于中国素有“三晋门户、太行首冲”美誉之称的千年古城晋城市经济开发区(距离郑州1H左右车程);现有32000平方米的厂房面积,28条SMT产线,8条插件线,4条波峰焊线,8条组装线,4条包装线,总投资10个亿,配备先进完善的数字化管理体系,其中包括ERP、MES、WMS智能软件管理系统;并正在取得IS09001、ISO14000、IATF16949、ISO13485等国际认证;SIT致力于打造工业4.0智慧工厂,是山西省最大的EMS电子产品智能制造工厂之一。
